可調式長柄濾頭規格型號技術參數說明書

可調式長柄濾頭規格型號技術參數說明書

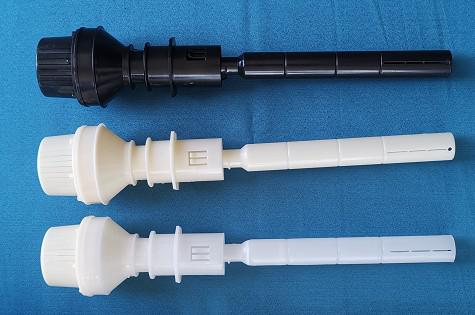

可調式長柄濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度�？烧{式濾頭的預埋座緊固在整體澆筑模板上的結構形式，在不改變濾池工藝和結構前提下，可便捷地上下調整濾桿的螺紋上口的水平高度，達到布氣配水均勻的效果。

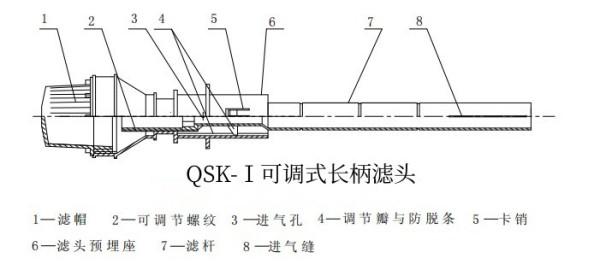

可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成，如圖：

可調式濾頭尺寸和濾帽縫隙寬度及縫隙面積：

1、濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。

2、縫隙必須無殘缺、溢邊、堵塞等缺陷。

3、濾桿在預埋座內可調節范圍宜為0～50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型濾頭預埋座尺寸(mm)

注：孔距尺寸為標準尺寸，必要時可根據濾池設計要求，采用特殊模板確定。

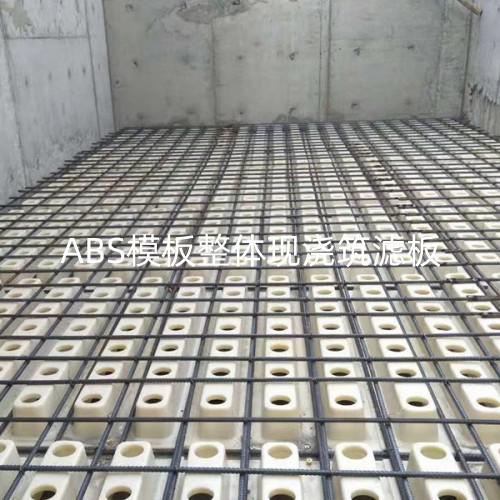

ABS濾板施工程序：

  池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查→搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調 試水平→固定鎖緊圈→檢查→安裝自鎖濾帽。
